9급_지방직_공무원_서울시_전자공학개론 2020년 15번 기출문제

원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

9급_지방직_공무원_서울시_전자공학개론 2020년 15번 기출문제
해설

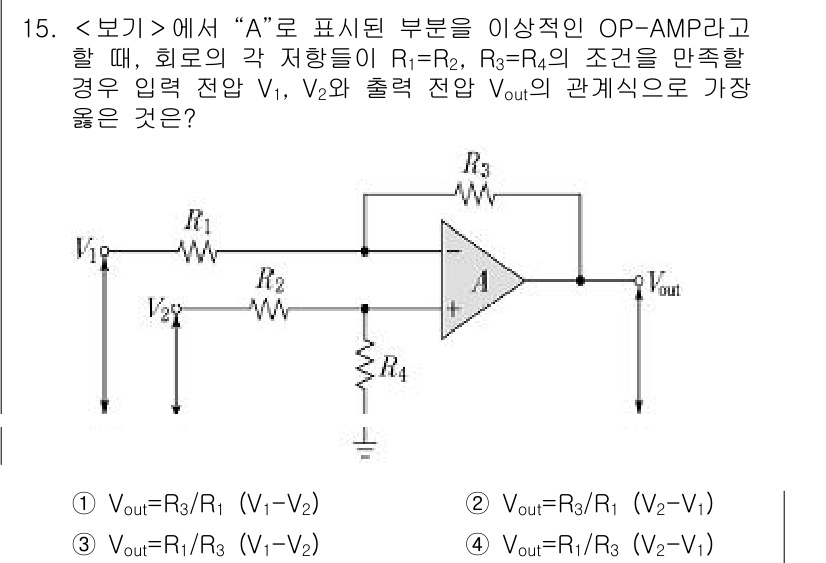

주어진 회로에서 R1 = R2, R3 = R4 조건을 만족할 때, OP-AMP의 동작은 비율에 기반하여 출력 전압을 결정합니다. 이 경우, 두 입력 전압 V1, V2의 차이에 따라 출력 전압 Vout은 V2 - V1의 비율로 나타납니다. 따라서 정답인 ②식은 Vout = R3/R1 (V2 - V1)으로, 이 관계가 가장 적합합니다.
