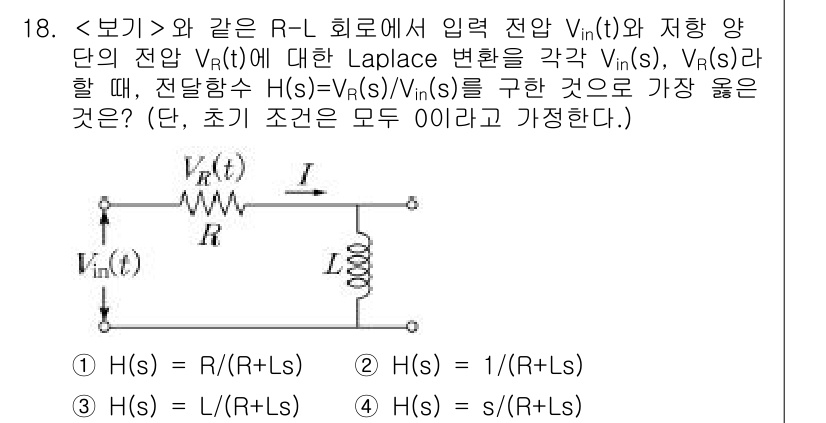

9급_지방직_공무원_서울시_전자공학개론 2020년 18번 기출문제

원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

9급_지방직_공무원_서울시_전자공학개론 2020년 18번 기출문제
해설

주어진 R-L 회로에서 입력 전압 \( V_{\text{in}}(t) \)에 대해 저항 \( R \)과 인덕턴스 \( L \)의 전압 \( V_R(t) \) 사이의 비율을 찾는 문제입니다. 전압 분배의 법칙에 따라 \( V_R(s) \)는 \( \frac{R}{R + sL} \cdot V_{\text{in}}(s) \)로 나타낼 수 있습니다. 따라서 전달함수 \( H(s) = \frac{V_R(s)}{V_{\text{in}}(s)} = \frac{R}{R + sL} \)가 가장 적합하며, 이는 보기 ①에 해당합니다.
