9급_지방직_공무원_서울시_전자공학개론 2020년 기출문제 6번

Question

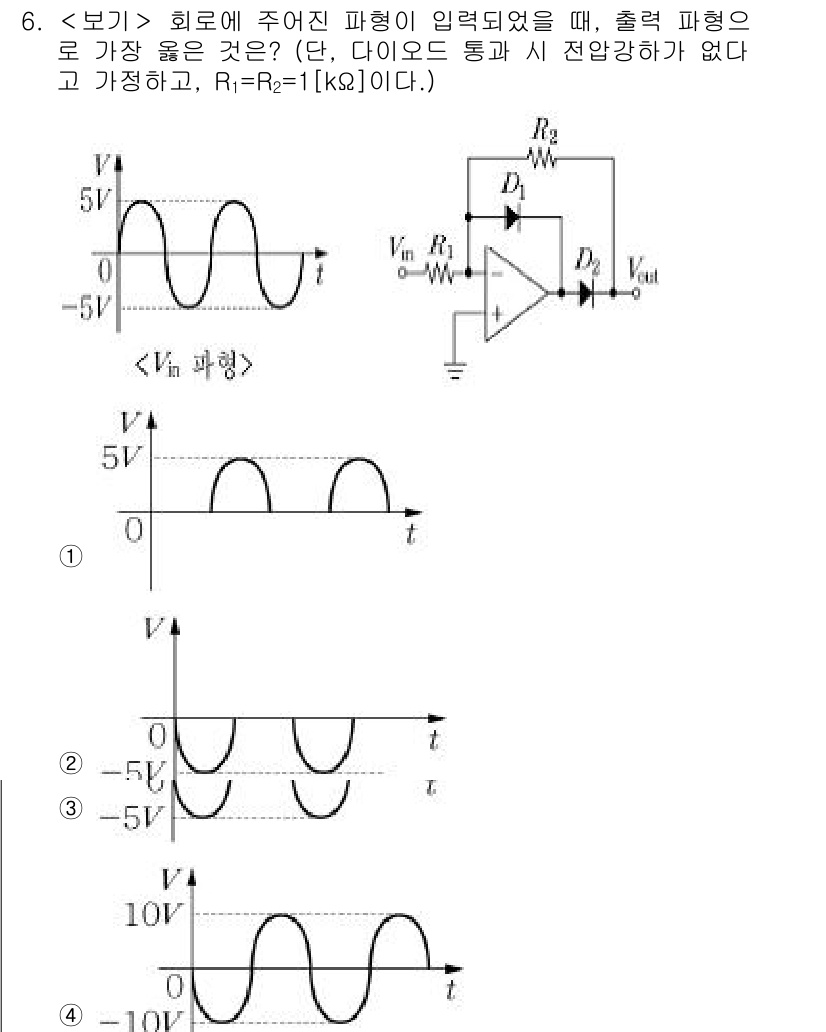

주어진 회로는 입력 신호의 제너레이터와 다이오드, 오프앱 앰프를 사용하고... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 입력 신호의 제너레이터와 다이오드, 오프앱 앰프를 사용하고 있습니다. 입력된 교류 신호는 다이오드를 통해 전압이 절반으로 잘리며 출력은 비반전 증폭기로 조정됩니다. 가장 적절한 출력 파형은 입력 신호처럼 주기적이며 0V를 기준으로 대칭인 형태를 유지하는 첫 번째 형태입니다. 즉, $V_{out}$은 여전히 교류 신호의 성질을 가지며 반대 방향에서는 잘려 나가는 형태를 띱니다.
