9급_지방직_공무원_서울시_전자공학개론 2021년 기출문제 17번

Question

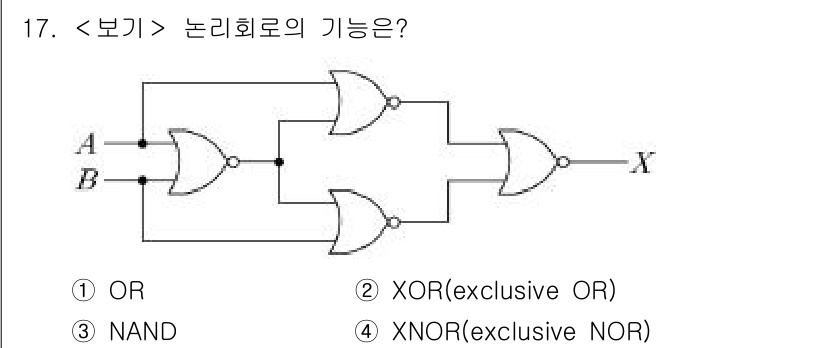

주어진 회로는 두 개의 입력 A와 B가 각각 두 개의 OR 게이트에 연결... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 두 개의 입력 A와 B가 각각 두 개의 OR 게이트에 연결되어, 그 출력이 다시 다른 OR 게이트에 연결되어 있습니다. 이 구조는 A와 B가 같을 때 출력이 1이 되는 특성을 가지므로, 결과적으로 X는 XNOR 논리 기능을 수행합니다. 즉, A와 B가 동일할 때만 출력 X가 1이므로 정답은 4번입니다.
