9급_지방직_공무원_서울시_전자공학개론 2021년 기출문제 4번

Question

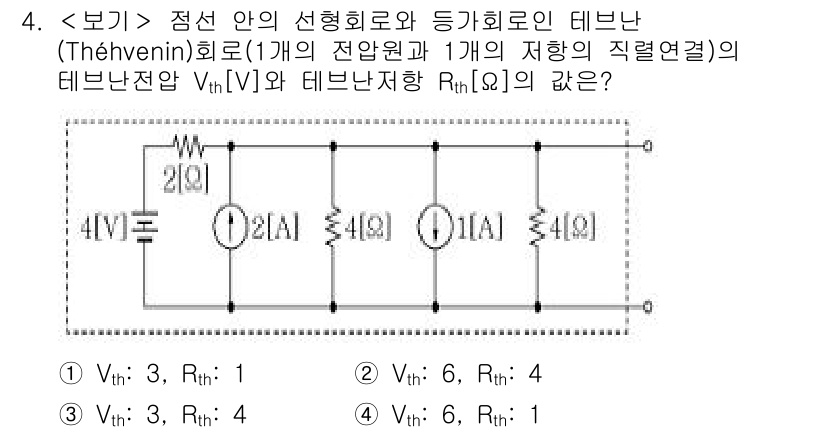

주어진 회로에서 테브난 전압 $ V_{th} $는 회로의 출력단에서 ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 테브난 전압 $ V_{th} $는 회로의 출력단에서 바라봤을 때의 전압으로, 직렬 및 병렬 저항을 고려하여 계산합니다. 4V 전원에서 2Ω와 4Ω 저항의 전류를 분석하면, 최종적으로 테브난 전압은 3V로 계산됩니다. 테브난 저항 $ R_{th} $는 입장측 저항을 직렬 및 병렬로 계산하여 1Ω이 됩니다. 이로 인해 정답은 '1'이 됩니다.
