9급_지방직_공무원_전기기기 2016년 기출문제 18번

Question

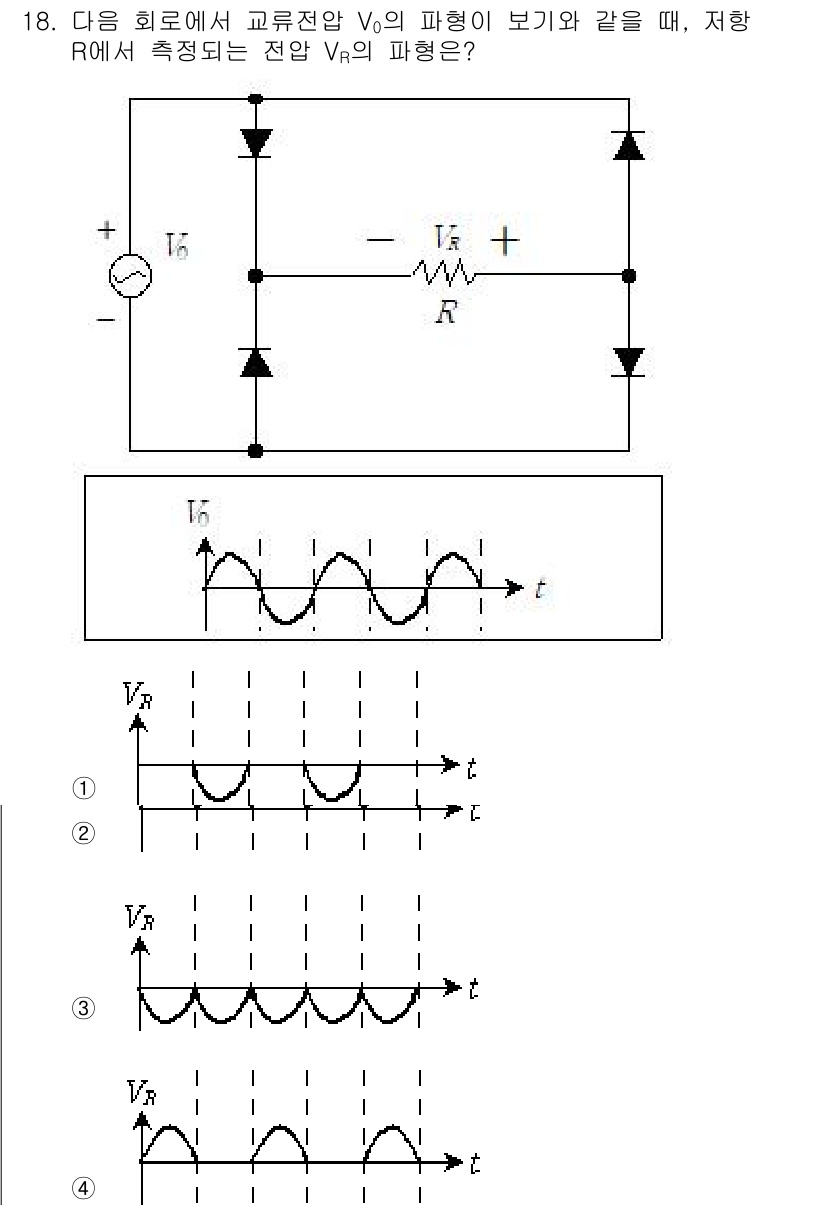

문제에서 주어진 회로는 변압기와 정류 소자를 포함하고 있으며, 전압 \(... 에 관한 핵심 기출문제

Accepted Answer

문제에서 주어진 회로는 변압기와 정류 소자를 포함하고 있으며, 전압 $ V_0 $의 파형이 주어진 회로에서 어떻게 변환되는지를 묻고 있습니다. 정류 회로의 특성으로 인해 $ V_R $는 $ V_0 $의 절반 주기 동안만 전압이 발생하고, 나머지 절반 주기 동안은 0이 되므로, 출력 전압 파형은 정류된 형태를 보여줍니다. 따라서 올바른 답은 3번입니다.
