9급_지방직_공무원_전기이론 2016년 기출문제 16번

Question

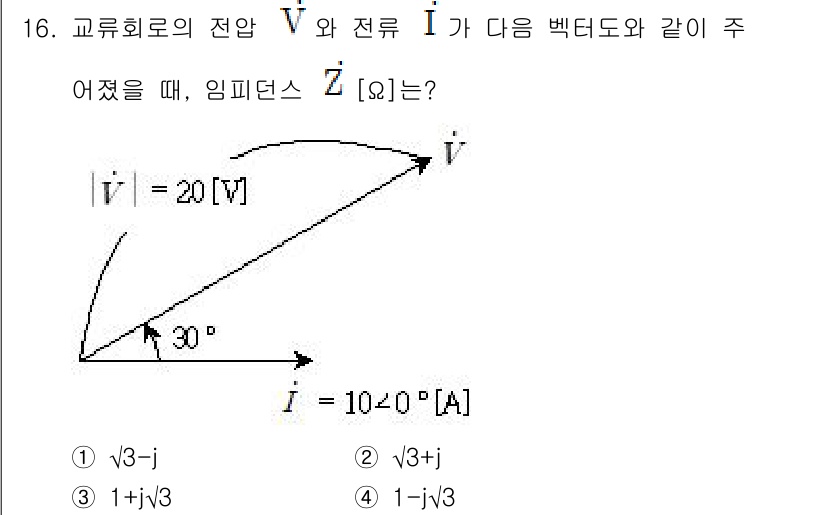

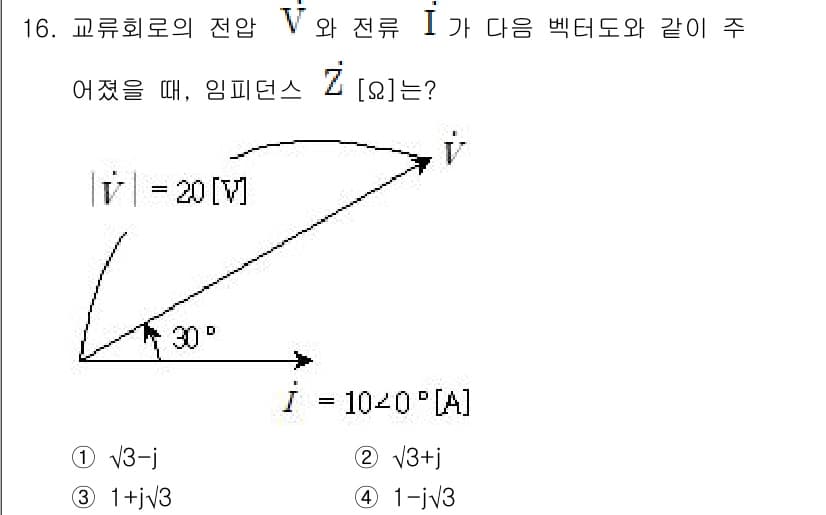

교류회로에서 전압 $ V $와 전류 $ I $의 위상 차이가 30... 에 관한 핵심 기출문제

Accepted Answer

교류회로에서 전압 $ V $와 전류 $ I $의 위상 차이가 30도인 경우, 임피던스 $ Z $는 다음과 같이 구할 수 있습니다.

임피던스의 크기는 $ |Z| = \frac{|V|}{|I|} $로 계산되며, 이 경우 $ |V| = 20 \, V $와 $ |I| = 10 \, A $로 설정됩니다. 따라서 $ |Z| = \frac{20}{10} = 2 $ Ω, 위상각 $ \theta = 30^\circ $일 때, $ Z $는 $ 2 \angle 30^\circ = 2(\cos 30^\circ + j \sin 30^\circ) = \sqrt{3} + j $로 나타낼 수 있습니다.
