9급_지방직_공무원_전기이론 2021년 기출문제 12번

Question

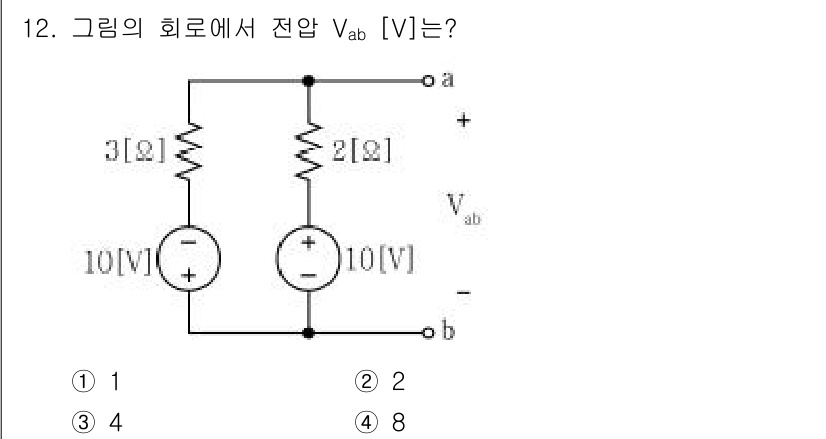

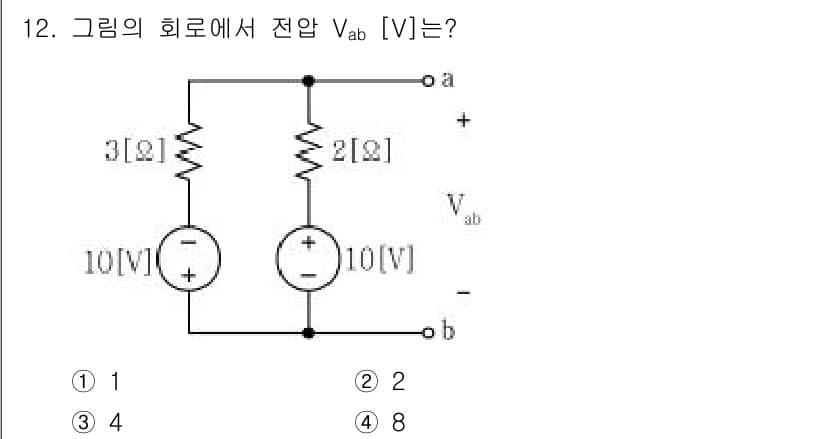

회로에서 전압 $ V_{ab} $는 두 개의 전압원과 저항으로 구성된... 에 관한 핵심 기출문제

Accepted Answer

회로에서 전압 $ V_{ab} $는 두 개의 전압원과 저항으로 구성된 부분에서 계산합니다. 먼저, 두 저항 $ 3Ω $과 $ 2Ω $가 있는 경로의 전압 강하를 구한 후, 각 전압원의 기여를 더합니다. $ 10V $에서 $ 3Ω $의 전압 강하로 $ 2V $가 발생하고, $ 10V $ 전압원의 영향을 받아 $ V_{ab} $는 $ 2V $로 계산됩니다. 따라서 정답은 $ 2 $입니다.
