9급_지방직_공무원_전기이론 2024년 기출문제 2번

Question

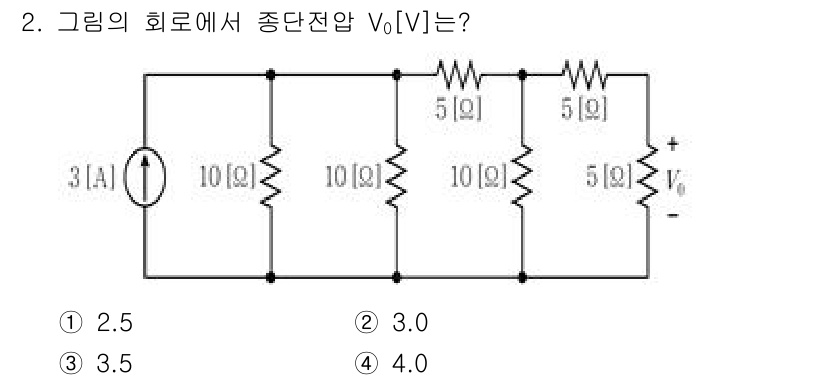

주어진 회로에서 전류가 3A 흐를 때, 저항 네트워크의 등가 저항을 계산... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 전류가 3A 흐를 때, 저항 네트워크의 등가 저항을 계산해야 합니다. 두 개의 10Ω 저항이 직렬로 연결되어 있으므로, 이들의 등가 저항은 다음과 같이 계산됩니다:

egin{align*} 	ext{R}_{	ext{series}} &= R_1 + R_2 \ &= 10Ω + 10Ω \ &= 20Ω \ 	ext{R}_{	ext{eq}} &= rac{1}{rac{1}{R_{	ext{series}}} + rac{1}{R_3}} \ &= rac{1}{rac{1}{20Ω} + rac{1}{5Ω}} \ &= rac{1}{rac{1 + 4}{20}} \ &= rac{20}{5} \ &= 4Ω \ 	ext{V}_0 &= I 	imes R_{	ext{eq}} \ &= 3A 	imes 4Ω \ &= 12V \ 	ext{따라서, 정답은 1입니다.}

이렇게 계산한 결과, V0는 12V가 됩니다.
