방송통신기사 2017년 기출문제 13번

Question

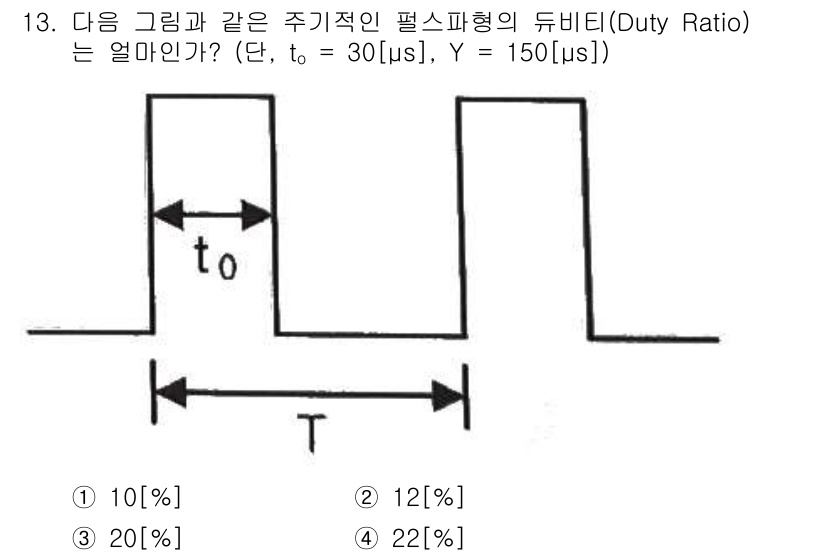

주기적 신호의 듀티 비(Duty Ratio)는 신호가 고전압 상태인 시간... 에 관한 핵심 기출문제

Accepted Answer

주기적 신호의 듀티 비(Duty Ratio)는 신호가 고전압 상태인 시간과 전체 주기와의 비율로 정의됩니다. 주어진 파형에서 고전압 상태의 시간은 $ t_0 = 30 \, \mu s $, 전체 주기 $ T = t_0 + Y = 30 \, \mu s + 150 \, \mu s = 180 \, \mu s $입니다. 따라서 듀티 비는 $ \frac{30 \, \mu s}{180 \, \mu s} = 0.1667 $ 또는 16.67%로, 가장 근접한 선택지는 20%입니다.
