방송통신기사 2017년 기출문제 14번

Question

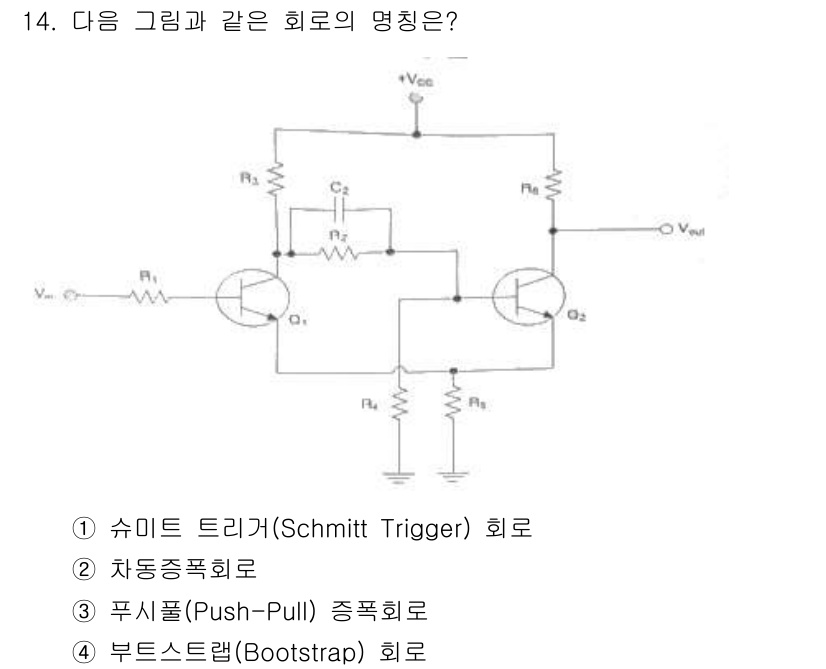

주어진 회로는 Schmitt Trigger 회로입니다. 이는 입력 전압에... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 Schmitt Trigger 회로입니다. 이는 입력 전압에 따라 출력 전압이 이진 상태로 변화하면서 히스테리시스를 제공하므로, 잡음에 강한 특성을 가집니다. 두 개의 비교기와 피드백 회로로 구성되어 있어, 전형적인 Schmitt Trigger의 형태를 잘 보여줍니다.
