생산자동화산업기사 2016년 기출문제 45번

Question

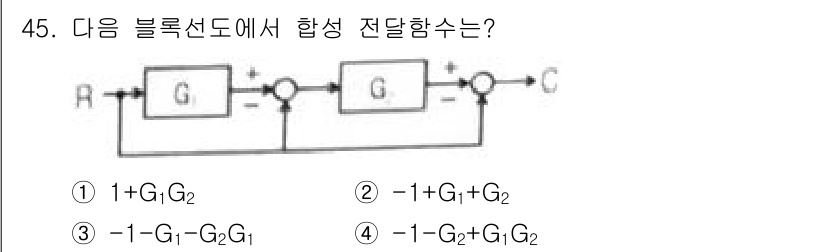

합성 전달함수는 블록선도를 따라 각 블록의 전달함수를 곱하고, 피드백 경... 에 관한 핵심 기출문제

Accepted Answer

합성 전달함수는 블록선도를 따라 각 블록의 전달함수를 곱하고, 피드백 경로가 있는 경우 적절히 조정해야 합니다. 주어진 블록선도에서, 첫 번째 블록의 전달함수 $ G_1 $과 두 번째 블록의 전달함수 $ G_2 $가 결합되어 있습니다. 피드백이 있을 경우, 전달함수 조정 후 $-1$을 곱하여 최종 형태를 얻습니다, 결과적으로 정답은 $ 2. $입니다.
