승강기기사 2022년 기출문제 64번

Question

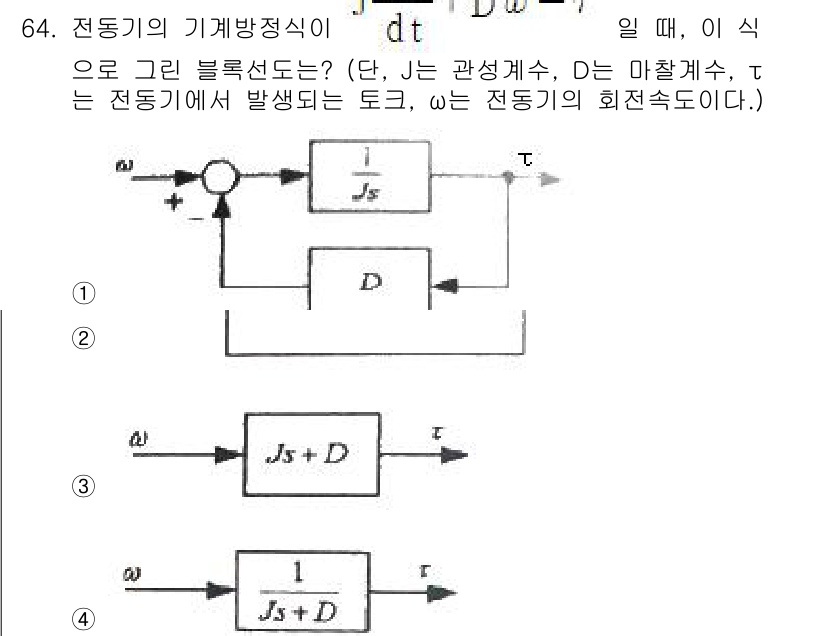

해설: 주어진 블록 다이어그램에서 ω는 전동기의 회전속도, J는 관성계수... 에 관한 핵심 기출문제

Accepted Answer

정답: 3

해설: 주어진 블록 다이어그램에서 ω는 전동기의 회전속도, J는 관성계수, D는 마찰계수를 나타내며, 시스템의 동적 거동을 표현하고 있다. 각 블록의 전달 함수 및 피드백 구조를 분석했을 때, 3번이 주어진 전동기 시스템의 올바른 전이 함수를 나타낸다. 이는 해당 시스템의 물리적 특성을 정확히 반영하고 있다.
