승강기산업기사 2017년 기출문제 61번

Question

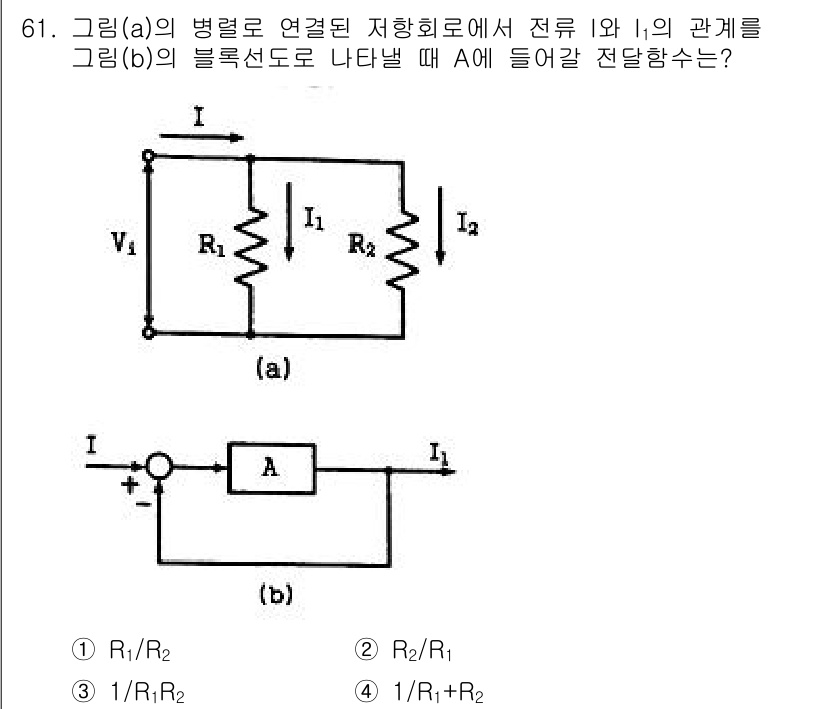

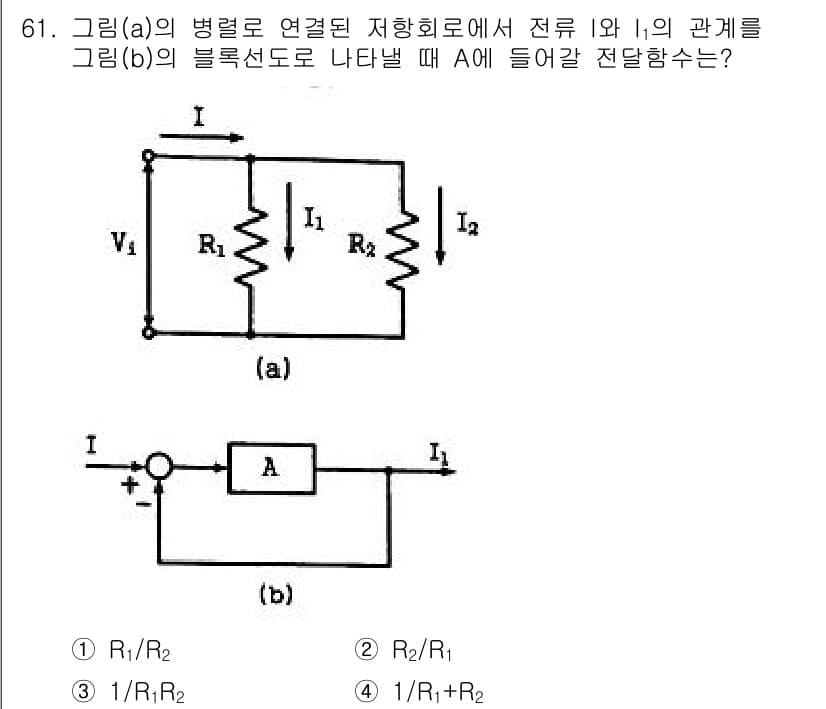

주어진 회로에서 전류 $I_1$은 저항 $R_1$과 $R_2$... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 전류 $I_1$은 저항 $R_1$과 $R_2$를 통해 나뉘게 됩니다. 블록선도로 나타낼 때, 저항은 병렬로 연결되므로 $I_1$에 따른 전압은 $V_1$과의 관계를 통해 $R_1$과 $R_2$의 병렬 저항을 구할 수 있습니다. 따라서 정답은 $2. \, \frac{V_1}{R_1 || R_2}$로 결정됩니다.
