전기공사기사 2022년 기출문제 80번

Question

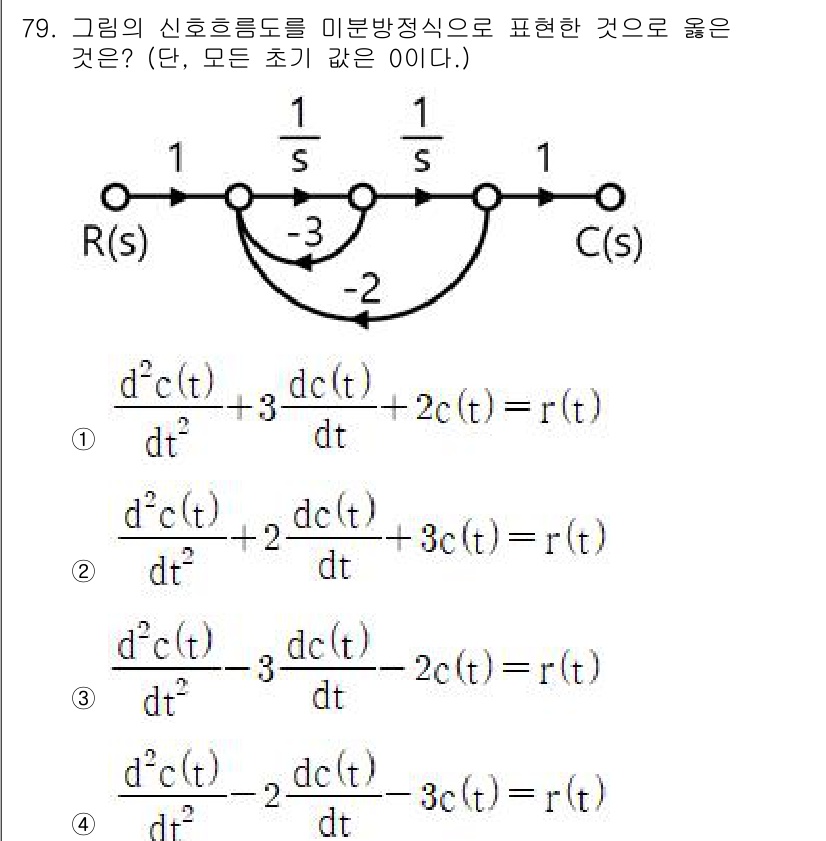

주어진 회로에서의 신호 흐름도를 미분방정식으로 표현할 때, 출력 신호 \... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서의 신호 흐름도를 미분방정식으로 표현할 때, 출력 신호 $C(s)$와 입력 신호 $R(s)$ 간의 관계를 미분 방정식으로 표현합니다. 선택지 중 정답인 3번은 정확하게 입력과 출력의 관계를 나타내고 있으며, 초기 조건이 모두 0일 때의 해를 제공합니다. 따라서 이 미분 방정식이 회로의 동작 특성을 올바르게 반영합니다.
