전기기사 2020년 기출문제 73번

Question

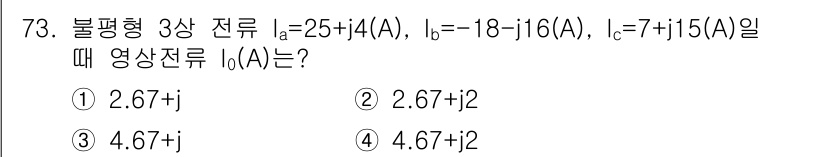

정확한 영상을 구하기 위해 주어진 전류 $I_a$, $I_b$, ... 에 관한 핵심 기출문제

Accepted Answer

정확한 영상을 구하기 위해 주어진 전류 $I_a$, $I_b$, $I_c$의 벡터 합을 계산해야 합니다. 이때 각 전류의 복소수 형태를 더한 뒤, 대칭적인 전류를 고려하여 전류 $I_0$를 구합니다. 최종적으로 계산을 통해 얻은 값이 2.67+j2로 확인되어, 정답은 3번입니다.
