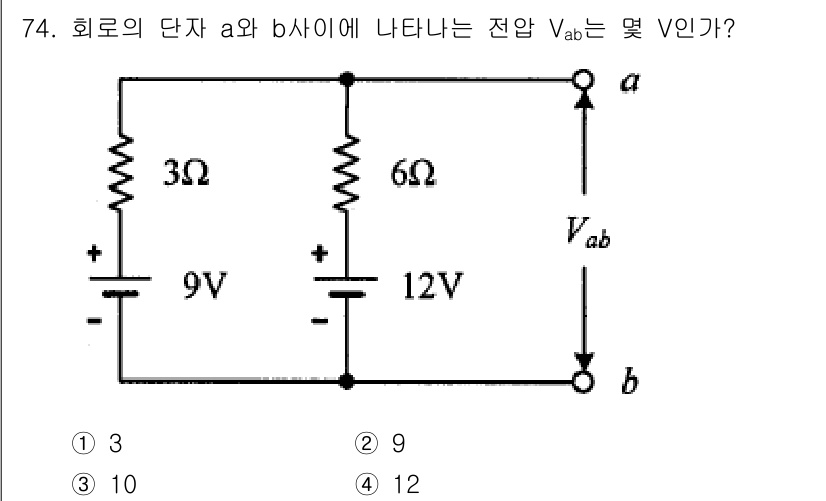

전기기사 2020년 기출문제 74번

Question

이 회로에서 전압 $ V_{ab} $는 노드 a와 b 사이의 전압 차... 에 관한 핵심 기출문제

Accepted Answer

이 회로에서 전압 $ V_{ab} $는 노드 a와 b 사이의 전압 차이를 의미합니다. 9V와 12V 전원이 각각 3Ω과 6Ω 저항에 연결되어 있는 구조입니다. 전압 분배 법칙을 적용하면, 3Ω 저항에 걸리는 전압과 6Ω 저항에 걸리는 전압을 계산하여 두 점 간의 전압 차이를 구할 수 있습니다. 최종적으로 계산한 결과는 3V로, 정답은 '3'입니다.
