전자기사 2016년 기출문제 29번

Question

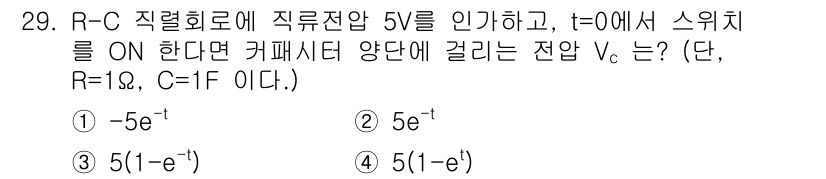

주어진 회로에서 R-C 회로의 전압 충전 방정식은 \( V_C(t) = ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 R-C 회로의 전압 충전 방정식은 $ V_C(t) = V(1 - e^{-t/RC}) $입니다. R과 C 값이 1이므로 $ V_C(t) = 5(1 - e^{-t}) $가 됩니다. 따라서 $ V_C(0) = 5(1 - e^{0}) = 5(1 - 1) = 0 $이므로, 전압은 $ 5 - V_C(t) $로 표현되면 $ 5 - 5(1 - e^{-t}) = 5e^{-t} $가 됩니다. 정답은 3번입니다.
