전파전자통신기사 2018년 기출문제 16번

Question

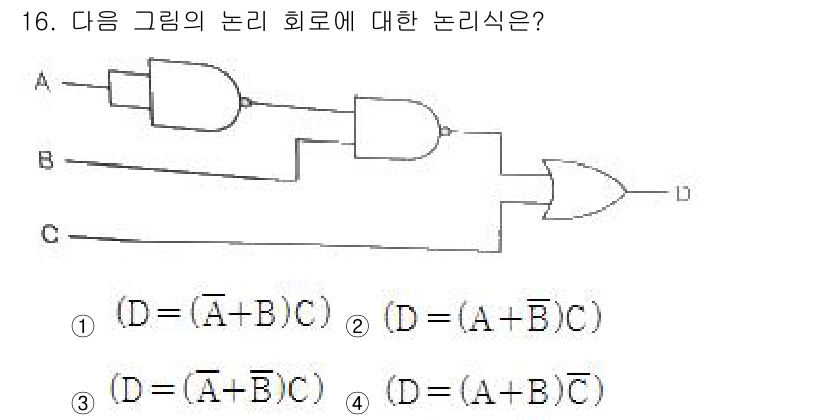

주어진 회로의 논리식은 A와 B가 AND 게이트를 통해 입력되고, 그 결... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로의 논리식은 A와 B가 AND 게이트를 통해 입력되고, 그 결과와 C가 AND 게이트를 통해 결합된 구조입니다. 최종적으로 OR 게이트에서 (A + B)와 C의 결과를 합치므로, 올바른 논리식은 $ D = (A + B)C $입니다. 따라서 정답은 2번입니다.
