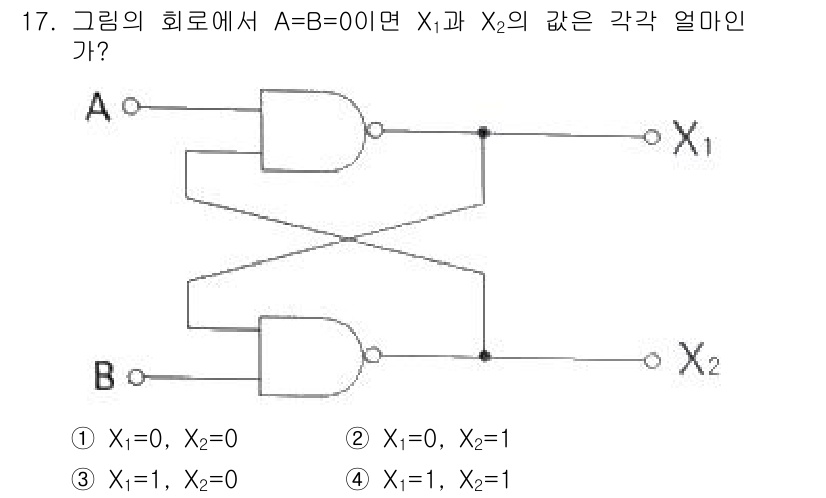

전파전자통신기사 2018년 기출문제 17번

Question

A와 B가 모두 0일 때, 두 입력 X1과 X2는 각각 0과 1로 설정되... 에 관한 핵심 기출문제

Accepted Answer

A와 B가 모두 0일 때, 두 입력 X1과 X2는 각각 0과 1로 설정되어야 한다. AND 게이트의 특성상 두 입력이 모두 1이어야 출력을 발생시키므로, X1=1, X2=1이 필요하다. 따라서 정답은 4번이다.
