철도신호기사 2015년 기출문제 37번

Question

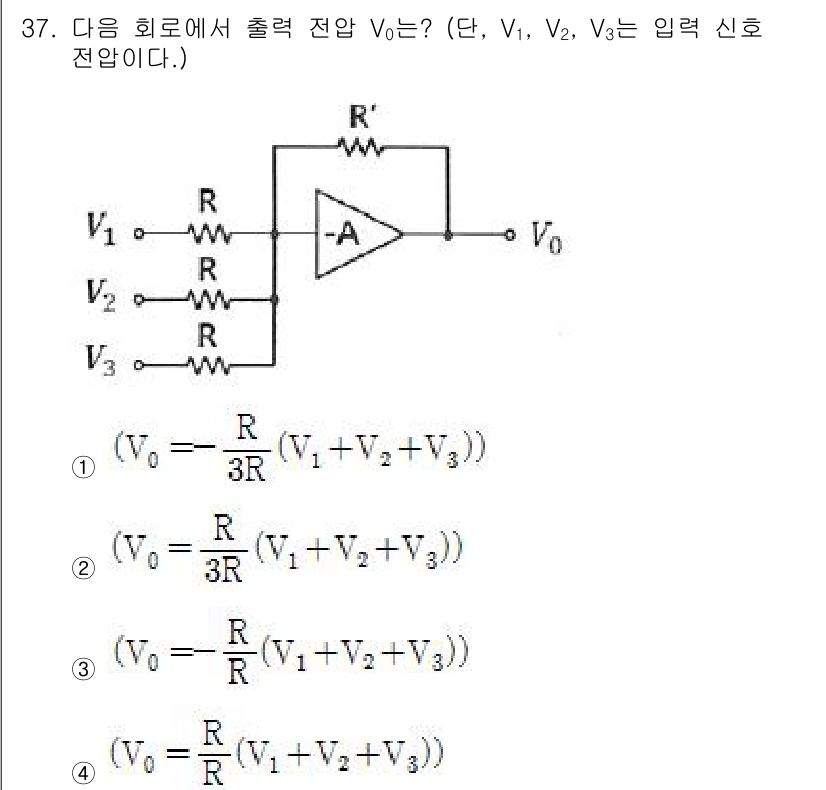

주어진 회로에서 출력 전압 $ V_0 $는 입출력 신호의 비례 관계에... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 출력 전압 $ V_0 $는 입출력 신호의 비례 관계에 의해 결정된다. 각각의 입력 전압 $ V_1, V_2, V_3 $는 동일한 저항 $ R $을 통해 출력으로 결합되므로, 출력 전압은 입력 전압의 합에 비례한다. 따라서 최종 출력 전압은 $ V_0 = \frac{R}{3R}(V_1 + V_2 + V_3) = \frac{1}{3}(V_1 + V_2 + V_3) $가 되어 정답은 3번이다.
