철도신호기사 2015년 기출문제 38번

Question

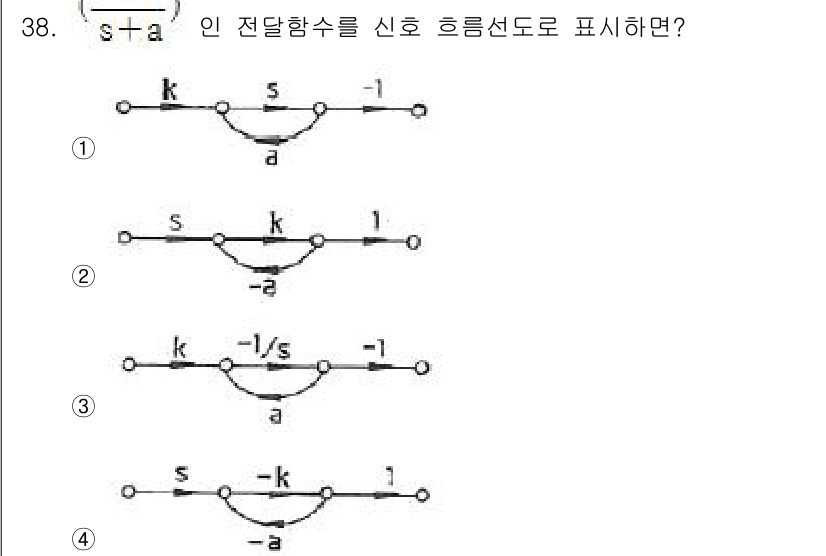

주어진 전달함수 $ \frac{K}{s+a} $를 신호 흐름도로 표현... 에 관한 핵심 기출문제

Accepted Answer

주어진 전달함수 $ \frac{K}{s+a} $를 신호 흐름도로 표현할 때, 전달함수의 분모와 분자에 따라 강조된 피드백 구조가 필요하다. 선택지 중에서 3번이 전형적인 피드백 루프를 잘 나타내며, input과 output 사이의 관계를 적절히 반영하고 있다. 또한, 신호 흐름도 규칙에 충실하게 생성되었다.
