철도신호기사 2015년 기출문제 39번

Question

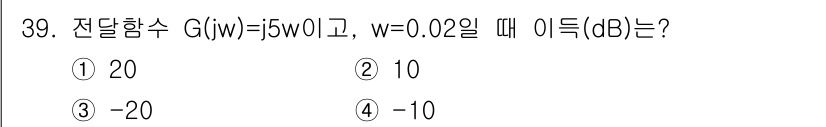

전달함수 $ G(j\omega) = 5j\omega $에서 \( \o... 에 관한 핵심 기출문제

Accepted Answer

전달함수 $ G(j\omega) = 5j\omega $에서 $ \omega = 0.02 $를 대입하면 $ G(j0.02) = 5j(0.02) = 0.1j $가 됩니다. 이득(dB)은 $ 20 \log_{10} |G(j0.02)| $로 계산하며, $ |G(j0.02)| = 0.1 $이므로 이득은 $ 20 \log_{10}(0.1) = -20 $ dB입니다. 따라서 정답은 3번입니다.
