철도신호기사 2020년 기출문제 2번

Question

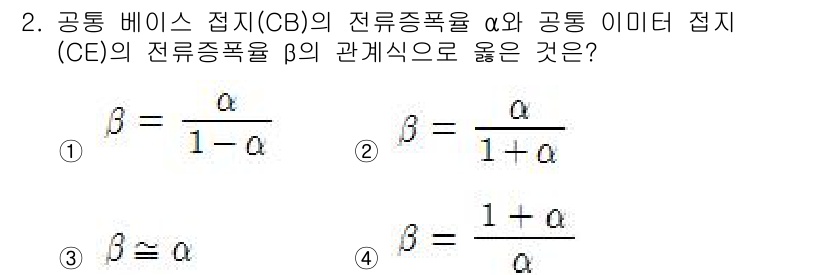

공통 베이스 접지(CB)의 전류증폭률 α와 공통 이미터 접지(CE)의 전... 에 관한 핵심 기출문제

Accepted Answer

공통 베이스 접지(CB)의 전류증폭률 α와 공통 이미터 접지(CE)의 전류증폭률 β의 관계식에서, CE 회로에서의 전류증폭률 β는 CB의 전류증폭률 α에 비례하고, α의 변화에 따라 β가 영향을 받습니다. 따라서 β는 α를 기반으로 하여 계산되며, 식 ①인 β = α / (1 - α) 가 정확합니다. 이는 CB와 CE 회로의 전류증폭률 간의 기본적인 관계를 나타내기 때문입니다.
