철도신호기사 2020년 기출문제 3번

Question

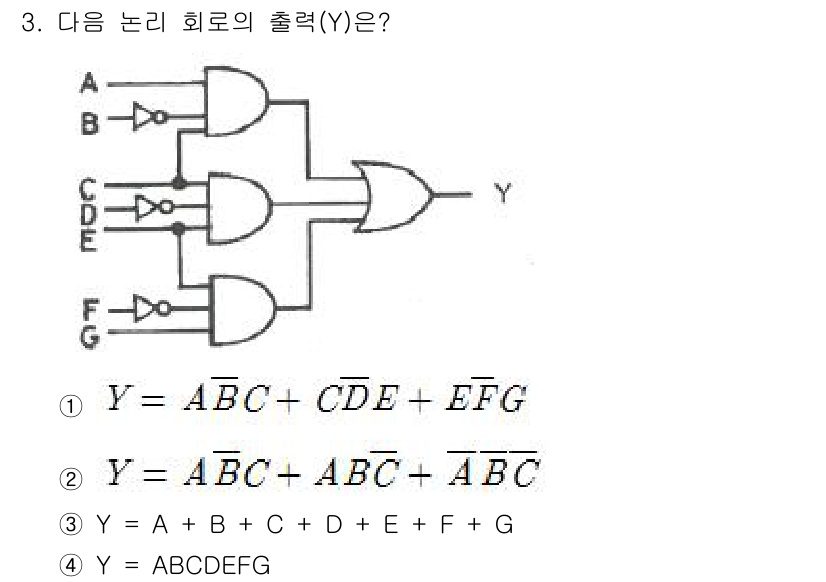

주어진 회로에서 Y의 출력은 세 개의 AND 게이트와 하나의 OR 게이트... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 Y의 출력은 세 개의 AND 게이트와 하나의 OR 게이트를 통해 결정됩니다. A, B, C가 동시에 1일 때 Y가 1이 되며, CDE 또는 EFG 조합일 때도 Y가 1로 출력됩니다. 이를 통해 주어진 보기 중에서 Y의 출력이 정확히 설명된 것은 ①인 "Y = ABC + CDE + EFG"입니다.
