철도신호기사 2021년 2번 기출문제

원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

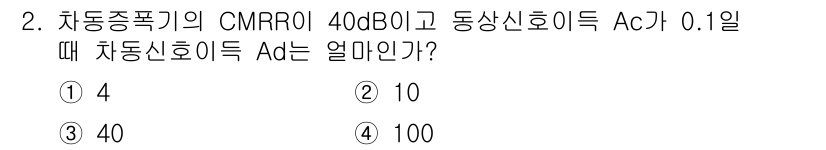

철도신호기사 2021년 2번 기출문제
해설

CMRR(공통 모드 억제비)가 40dB일 때, 이는 10의 4배, 즉 100배의 신호를 억제할 수 있음을 의미합니다. 동상 신호인 Ac가 0.1인 경우, 차동 신호 Ad는 CMRR에 의해 분배되어 Ad = Ac × (10^(CMRR/20))로 계산할 수 있습니다. 따라서 Ad는 0.1 × 100 = 10이 되어 정답은 ② 10입니다.
