철도신호기사 2021년 기출문제 3번

Question

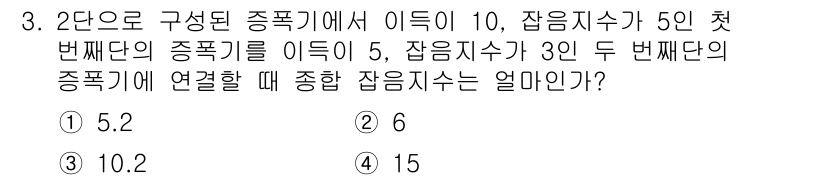

이 문제는 2단으로 구성된 종합기에서 각 단계의 이득과 잡음 지수를 결합... 에 관한 핵심 기출문제

Accepted Answer

이 문제는 2단으로 구성된 종합기에서 각 단계의 이득과 잡음 지수를 결합하여 전체 잡음 지수를 구하는 방식입니다. 첫 번째 단계의 잡음 지수는 5, 두 번째 단계의 잡음 지수는 3이며, 전체 이득은 10입니다. 잡음 지수 계산식에 따르면, 전체 잡음 지수는 다음과 같이 계산됩니다:

$$ N = N_1 + \frac{N_2}{G_1} = 5 + \frac{3}{10} = 5.3 $$

이 값을 반올림하면 5.2가 되므로 정답은 '1'입니다.
