철도신호기사 2021년 기출문제 23번

Question

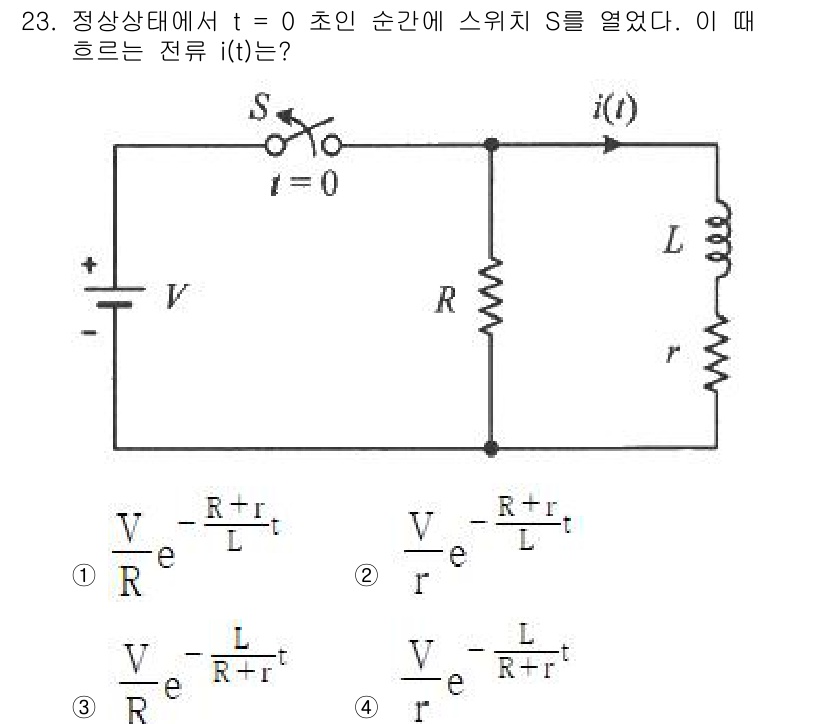

주어진 회로에서 스위치 S를 열었을 때, 회로는 R과 r, L 저항이 직... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 스위치 S를 열었을 때, 회로는 R과 r, L 저항이 직렬로 연결됩니다. 이때 전류 i(t)는 전압 V에 비례하며 저항의 합(R + r)과 인덕턴스 L에 따라 지수적으로 감소합니다. 따라서 정답은 2번, $ \frac{V}{r} e^{-\frac{R+r}{L} t} $입니다.
