컴퓨터응용가공산업기사 2020년 기출문제 39번

Question

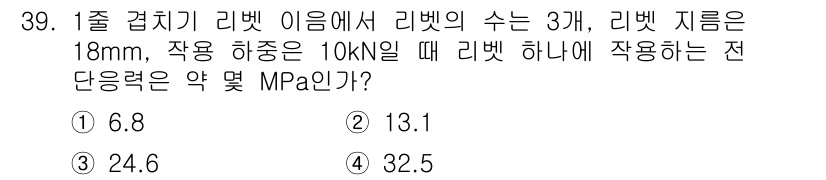

리벳 하나에 작용하는 단면적을 구하기 위해, 리벳 지름(18mm)을 사용... 에 관한 핵심 기출문제

Accepted Answer

리벳 하나에 작용하는 단면적을 구하기 위해, 리벳 지름(18mm)을 사용하여 단면적을 계산합니다. 이때 단면적 A는 π(d²/4)로 구합니다. 총 하중 10kN을 리벳의 개수 3으로 나누어 리벳 하나에 작용하는 하중을 구하고, 단면적과 결합하여 전단력(V)을 A로 나눈 후 MPa로 변환하면 13.1MPa가 됩니다. 따라서 정답은 2번입니다.
