화공기사 2020년 기출문제 43번

Question

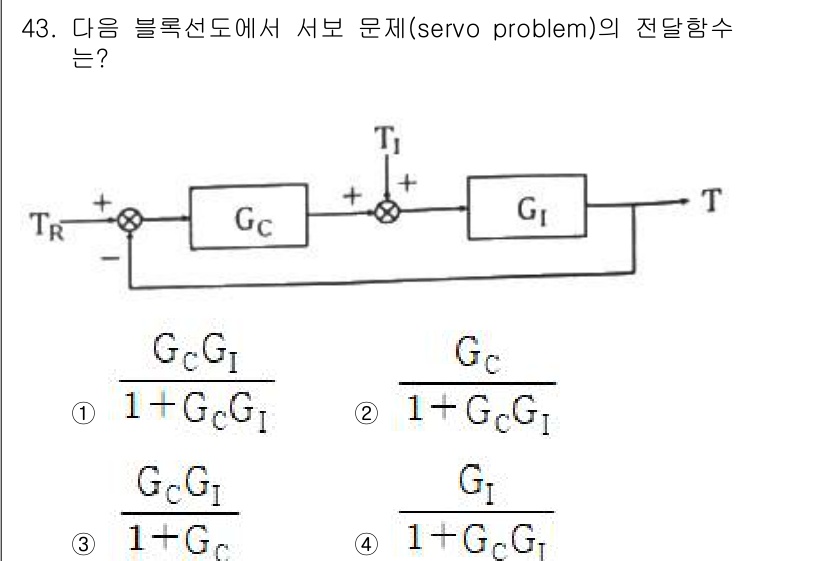

정답인 이유: 주어진 블록선도는 피드백 시스템을 나타내며, 전달함수는 보... 에 관한 핵심 기출문제

Accepted Answer

정답: 1
정답인 이유: 주어진 블록선도는 피드백 시스템을 나타내며, 전달함수는 보루스-후진공식에 따라 유도됩니다. 이 경우, 시스템의 전달함수는 입력을 출력으로 변환하는 비율인 $ \frac{G_C G_I}{1 + G_C G_I} $ 형태로 나타나므로 옵션 1이 올바릅니다. 따라서 전체 전달 함수는 피드백 루프를 고려한 반응으로 정의됩니다.
