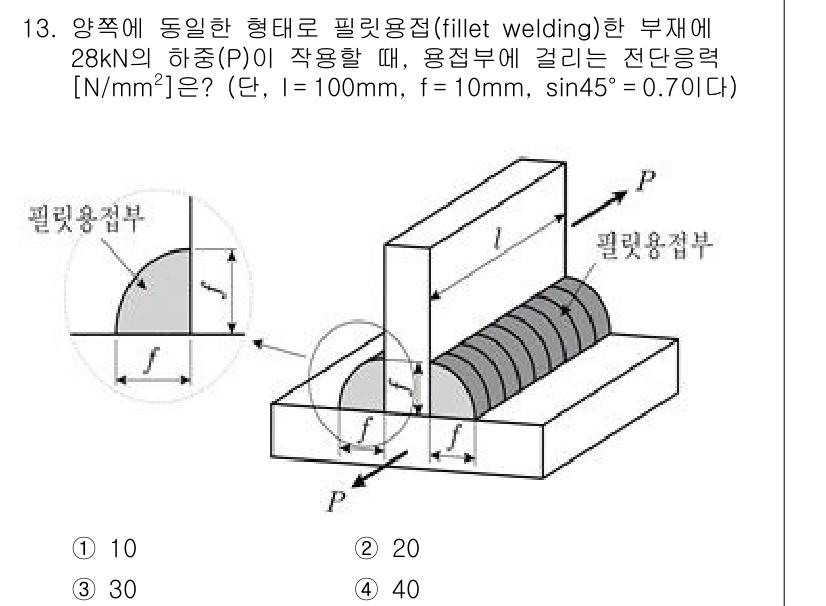

9급_국가직_공무원_기계설계 2020년 기출문제 13번

Question

전단응력(τ)은 하중(P)과 용접부의 단면적(A)으로 계산됩니다. 이 문... 에 관한 핵심 기출문제

Accepted Answer

전단응력(τ)은 하중(P)과 용접부의 단면적(A)으로 계산됩니다. 이 문제에서는 P = 28kN, A = f * l = 10mm * 100mm = 1000mm²입니다. 전단응력은 τ = P / A로 계산하면, τ = 28000N / 1000mm² = 28N/mm²가 됩니다. 하지만, sin45°를 고려하면 최종 전단응력은 28N/mm² × 0.7 = 19.6N/mm²로, 소수점 첫째자리에서 반올림하여 '20N/mm²'로 정리됩니다. 따라서 정답은 '2'입니다.
