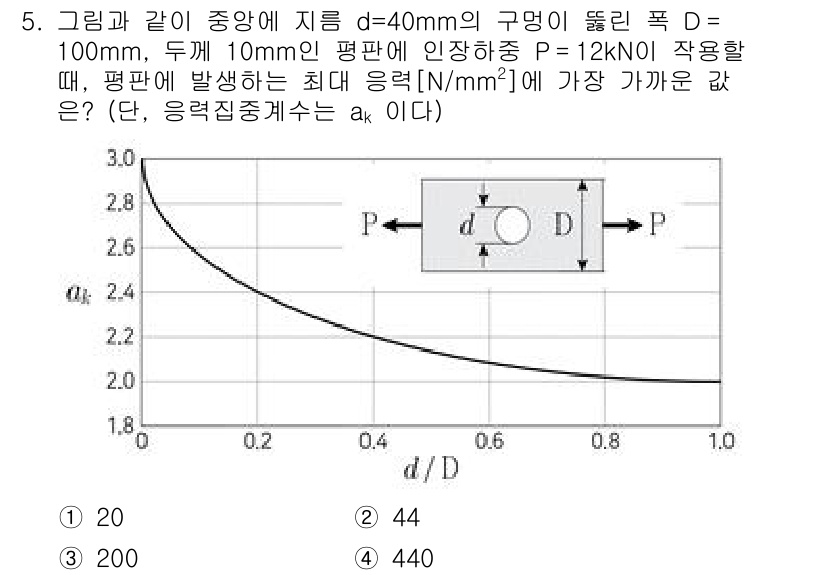

9급_국가직_공무원_기계설계 2021년 기출문제 5번

Question

주어진 문제에서, 주어진 비율 $ \frac{d}{D} $에 해당하는... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제에서, 주어진 비율 $ \frac{d}{D} $에 해당하는 그래프의 값을 확인해야 합니다. 이 경우 $ d = 40mm $와 $ D = 100mm $이므로 $ \frac{d}{D} = 0.4 $입니다. 그래프를 통해 $ \frac{d}{D} = 0.4 $에 해당하는 응력 $ a_k $의 값을 확인하면 44에 가장 가깝다는 결론을 도출할 수 있습니다. 따라서 정답은 2번인 44입니다.
