9급_국가직_공무원_전자공학개론 2020년 기출문제 14번

Question

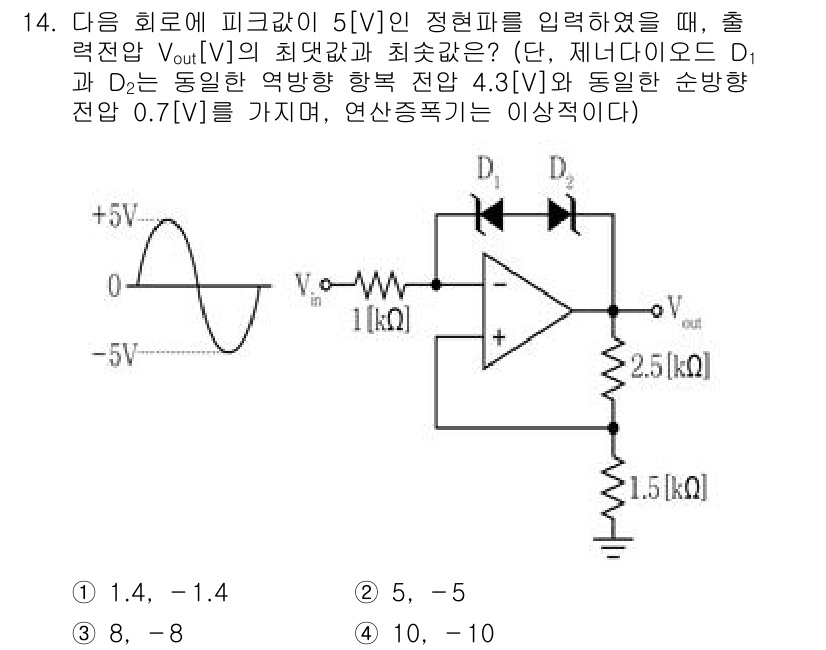

이 회로에서 입력 전압이 ±5V의 정현파일 때, 출력 전압 \( V_{o... 에 관한 핵심 기출문제

Accepted Answer

이 회로에서 입력 전압이 ±5V의 정현파일 때, 출력 전압 $ V_{out} $의 최대값과 최소값을 구할 수 있습니다. 다이오드 D1은 입력이 +4.3V 이상일 때만 전류를 흐르게 하며, D2는 -4.3V 이하일 때 전류가 흐릅니다. 따라서 출력 최고값은 +5V에서 0.7V의 전압 강하(다이오드 전압)를 고려하여 +4.3V로, 최저값은 -5V에서 0.7V를 빼서 -5.7V가 아닌 -4.3V로 제한되어, 최종적으로 최대값 5V, 최소값 -5V가 출력됩니다. 따라서 정답은 '3'입니다.
