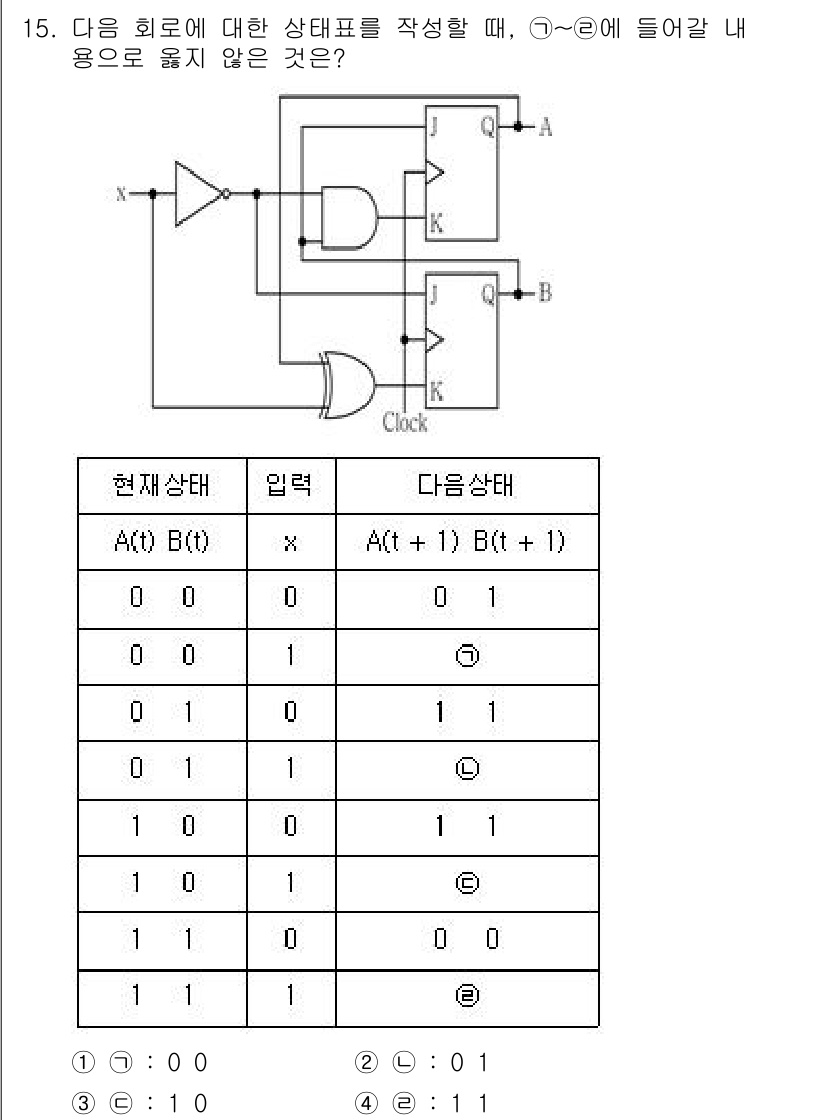

9급_국가직_공무원_전자공학개론 2020년 기출문제 15번

Question

주어진 회로는 JK 플립플롭으로 구성되어 있어, 입력에 따라 현재 상태에... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 JK 플립플롭으로 구성되어 있어, 입력에 따라 현재 상태에서 다음 상태로의 변화가 결정됩니다. 주어진 상태표를 분석할 때, 선택지 '2'인 'Q: 01'는 다른 경우와 입력에 대한 다음 상태 변화가 일치하지 않아 유효하지 않습니다. 따라서 이 경우는 발생할 수 없는 상태로 선택됩니다.
