9급_국가직_공무원_전자공학개론 2021년 기출문제 11번

Question

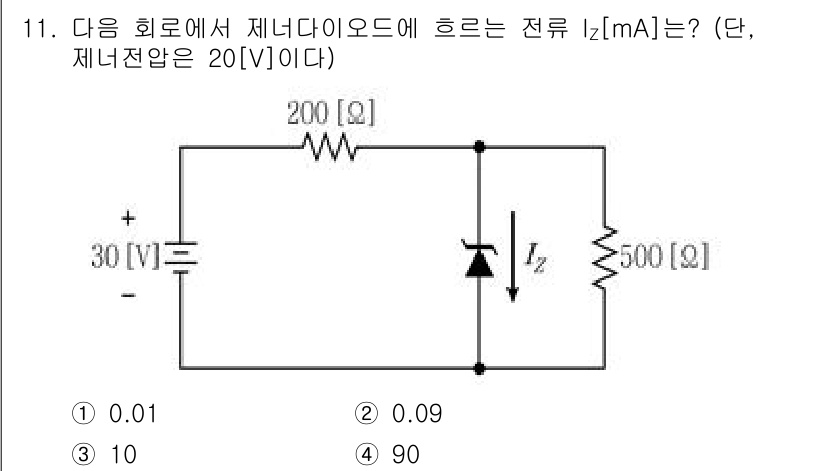

회로에서 제너 다이오드에 흐르는 전류 $ I_Z $를 구하기 위해서는... 에 관한 핵심 기출문제

Accepted Answer

회로에서 제너 다이오드에 흐르는 전류 $ I_Z $를 구하기 위해서는 먼저 회로의 소스를 계산해야 합니다. 전체 전압 30V에서 제너 전압 20V를 뺀 차인 10V가 나옵니다. 이 전압이 200Ω 저항을 통해 흐르므로 저항에서의 전류 $ I = \frac{V}{R} = \frac{10V}{200Ω} = 0.05A $ 즉, 50mA가 흐릅니다. 제너 다이오드에 흐르는 전류는 $ I_Z = I - \frac{20V}{500Ω} = 50mA - 40mA = 10mA $입니다. 따라서 정답은 3번입니다.
