9급_지방직_공무원_서울시_전자공학개론 2018년 기출문제 19번

Question

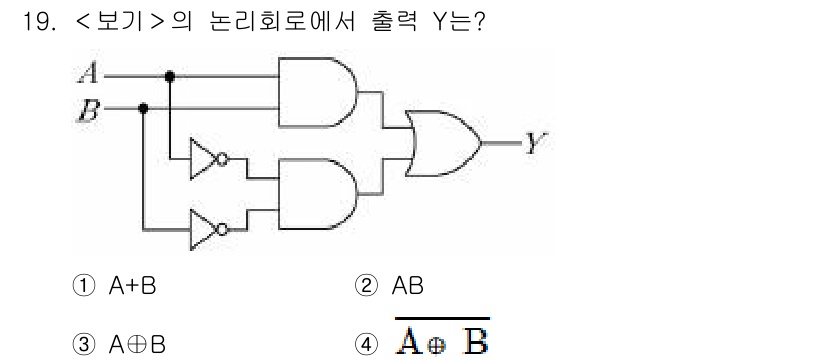

주어진 논리 회로에서 AND, OR, XOR 게이트의 조합을 살펴보면, ... 에 관한 핵심 기출문제

Accepted Answer

주어진 논리 회로에서 AND, OR, XOR 게이트의 조합을 살펴보면, 출력 Y는 OR 게이트에서 생성된 A+B와 AND 게이트에서 생성된 AB의 논리식이 결합된 형태입니다. 이로 인해 출력 Y는 두 입력 A와 B의 AND 연산 결과에 따라 결정됩니다. 따라서 정답은 ④ A · B입니다.
