철도신호기사 2020년 기출문제 38번

Question

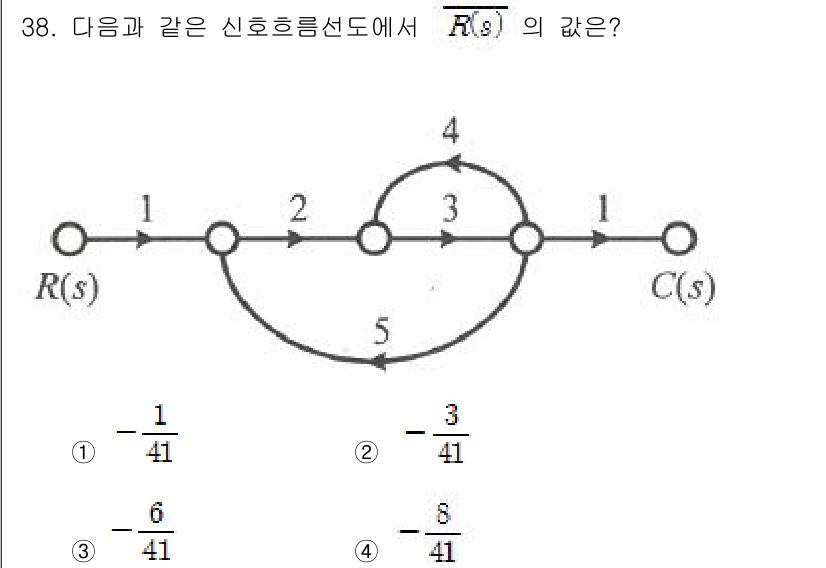

주어진 문제는 신호 흐름도에서 $ R(s) $의 값을 구하는 것입니다... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제는 신호 흐름도에서 $ R(s) $의 값을 구하는 것입니다. 이 흐름도에서 각 노드와 경로를 분석하여 전달 함수를 세팅하고, 루프의 이득을 고려해 $ R(s) $와 $ C(s) $의 관계를 나타내는 방정식을 세우면, 결과적으로 $ R(s) $의 값이 $-\frac{6}{41}$로 도출됩니다. 따라서 정답은 3번입니다.
