기출문제

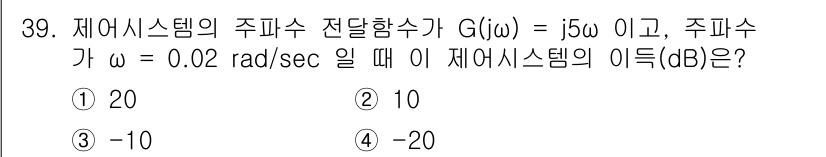

철도신호기사 2021년 39번 기출문제
원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

해설
주어진 주파수 전달함수 G(jω) = j5ω에서 ω = 0.02 rad/sec를 대입하면 G(jω) = j5(0.02) = j0.1이 됩니다. 이득(dB)은 20 log10(|G(jω)|)로 계산하며, |G(jω)| = 0.1임을 알 수 있습니다. 따라서 이득은 20 log10(0.1) = -20 dB가 되어 정답은 ④ -20입니다.
